Сетевой контроллер АПДА.21 Easy



Сетевой  (Ethernet) контроллер доступа АПДА 21 Easy имеет память на 20000 карт c произвольными номерами и 30000 событий (флэш-память). Алгоритмы доступа- доступ разрешен если номер карты находится в памяти контроллера или доступ с подтверждением от сервера Tempo Reale.

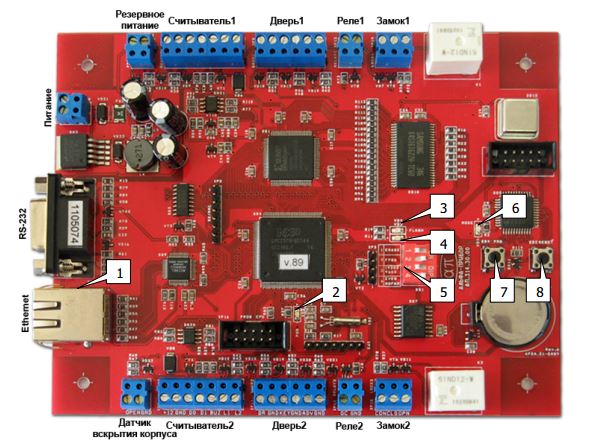

Оборудование имеет клеммы для подключения:

2 считывателей/клавиатур с интерфейсом Вейганд или Dallas Touch Memory/Cyfral;

  • 2 входа для подключения датчиков двери;
  • 2 входа для подключения кнопок выхода;
  • 2 дополнительных входа;
  • 2 релейных выхода для управления замками;
  • 2 дополнительных релейных выхода;
  • вход для подключения датчика вскрытия корпуса;
  • вход "сбой по питанию" (питание от аккумуляторной батареи).



Описание

IP контроллер доступа АПДА.21 Easy - построение масштабируемых сетевых систем контроля доступа



Контроллер АПДА.21 Easy предназначен для построения систем контроля и управления доступом. Он может использоваться как автономно, так и в составе централизованной (сетевой) СКУД под управлением программного обеспечения Tempo Reale.

АПДА.21 Easy представляет собой "облегченный" вариант контроллера АПДА.21 (отсутствуют порт RS-485 и поддержка PoE).

Контроллер обеспечивает управление исполнительными устройствами различных барьеров (дверей, ворот, турникетов, шлюзовых кабин и т.п.) в соответствии с запрограммированными алгоритмами доступа.

К контроллеру подключаются считыватели и клавиатуры с интерфейсом Вейганда, в том числе проксимити считыватели. Также поддерживаются считыватели Dallas Touch Memory / Cyfral. Кроме того, контроллер имеет дополнительные тревожные входы и релейные выходы.

Во внутренней памяти контроллера хранится информация о конфигурации и режимах работы, журнал событий, данные владельцев карт, в том числе, информация об их текущем местонахождении.

В автономном режиме решение о предоставлении или отказе в доступе принимается контроллером самостоятельно на основании прав доступа владельца карты. При работе в составе системы возможен доступ с подтверждением от сервера Tempo Reale (по уровням доступа или в соответствии с назначенным сменным графиком и временным расписанием сотрудника).

Для загрузки конфигурации, получения событий, либо обмена информацией с программным обеспечением верхнего уровня, могут быть использованы последовательные порт RS-232 или сетевой порт Ethernet (100Мбит).



 Варианты установки



1.Дверь, считыватель на вход, кнопка на выход, датчик состояния двери, электромагнитный или электромеханический замок. До 2-х дверей на один контроллер.

2.Дверь, считыватели на вход и выход, датчик состояния двери, электромагнитный или электромеханический замок. Одна дверь на один контроллер.

3.Турникет, считыватели на вход и выход. Один турникет на один контроллер.

4.Турникет, считыватель на вход, картоприемник на выход. Один турникет на один контроллер.

5.Шлюзовая кабина, 2 считывателя снаружи кабины, датчик наличия абонента внутри кабины. Одна шлюзовая кабина на контроллер.

6.Двухдверный шлюз, 2 считывателя снаружи шлюза, две кнопки и датчик наличия абонента внутри шлюза. Один двухдверный шлюз на контроллер.





Характеристики

Технические характеристики



До 2 считывателей/клавиатур с интерфейсом Вейганд или Dallas Touch Memory/Cyfral;
2 входа для подключения датчиков двери;
2 входа для подключения кнопок выхода;
2 дополнительных входа;
2 релейных выхода для управления замками;
2 дополнительных релейных выхода;
Вход для подключения датчика вскрытия корпуса;
Вход "сбой по питанию" (питание от аккумуляторной батареи);
Разъем RS-232;
Разъем RJ-45 для подключения к Ethernet;
Часы реального времени;
Настраиваемый формат карт (Вейганд-26, Вейганд-34, настраиваемая длина общего кода и номера карты);
Память на 20000 карт с произвольными номерами и 30000 событий (флэш-память);
До 5-ти цифр в ПИН;
Код "доступ под принуждением";
До 16-ти временных зон по 4 интервала каждая;
До 32-х праздников;
Права доступа "временная зона на считыватель";
Программируемое время удержания замка, время открытой двери, время задержки срабатывания замка, длительность удержания контактов реле от 1 до 255 секунд;
Локальные связи событий (управление реле, маскирование/демаскирование тревожных входов, изменение режимов считывателей);
Локальный и глобальный anti-pass-back;
Доступ с подтверждением от сервера Tempo Reale;
Регистрация карт в процессе прохода;
Питание 12В ± 10% постоянного тока;
Потребляемая мощность 2.4 Вт (без считывателей);
Диапазон рабочих температур +5...+40°C;
Относительная влажность < 75% (при 25°C);
Габаритные размеры 150x120x20 мм (плата).



Схемы

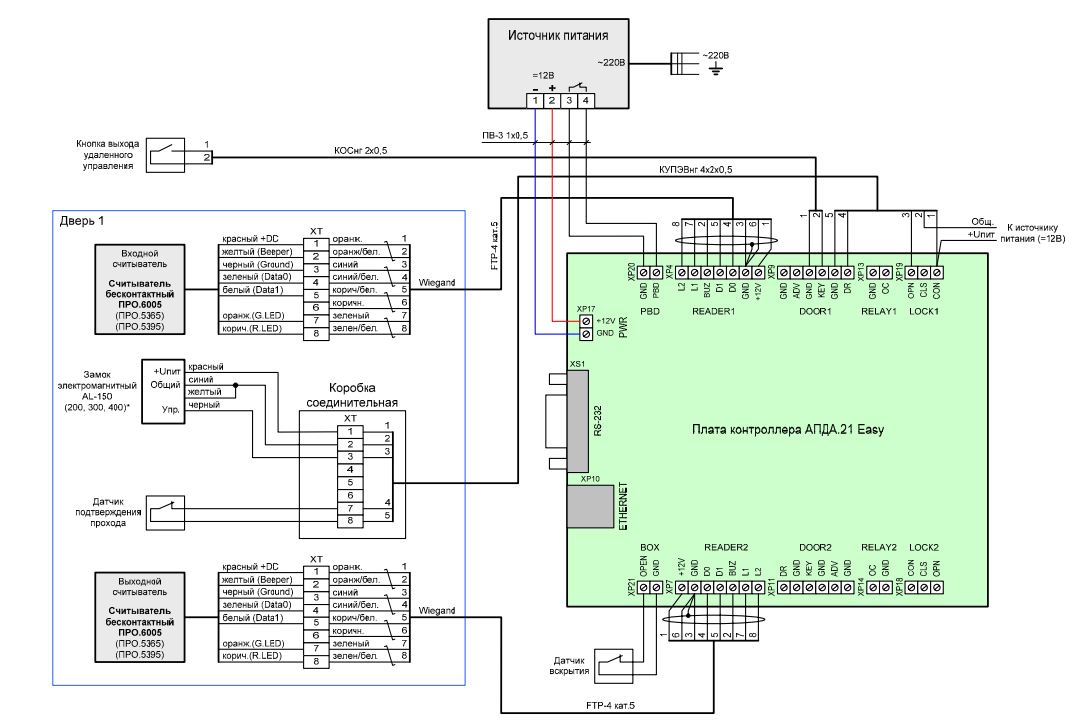

Контроль входа и выхода в помещение по бесконтактным картам с кнопкой удаленного открытия

apda21easyB

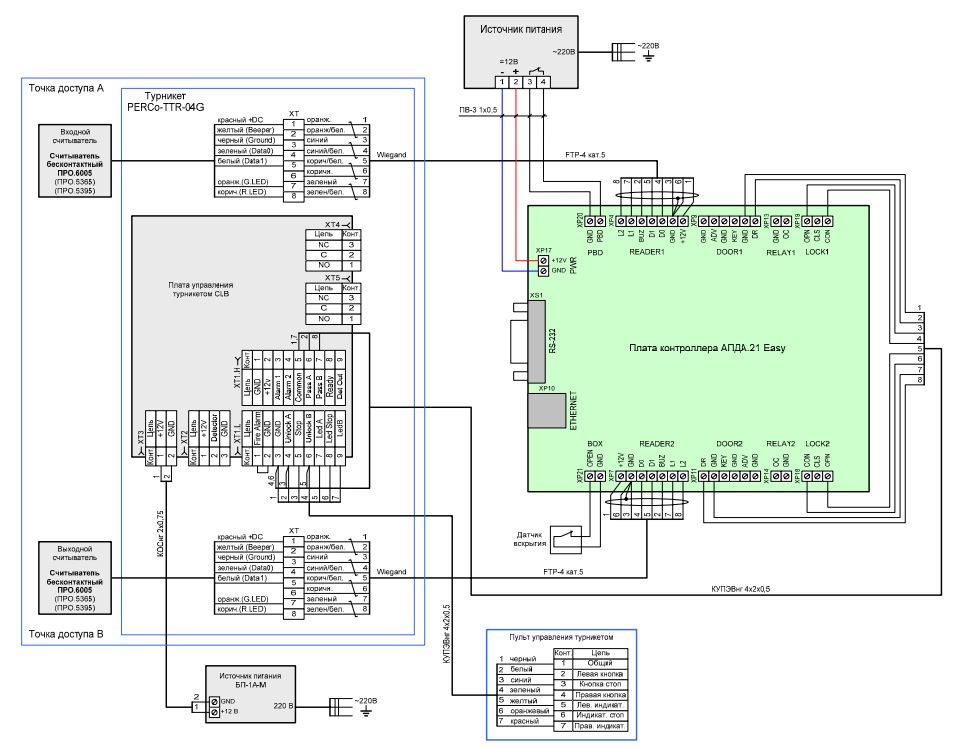

Управление доступом через турникет по бесконтактным картам



apda21easyC
