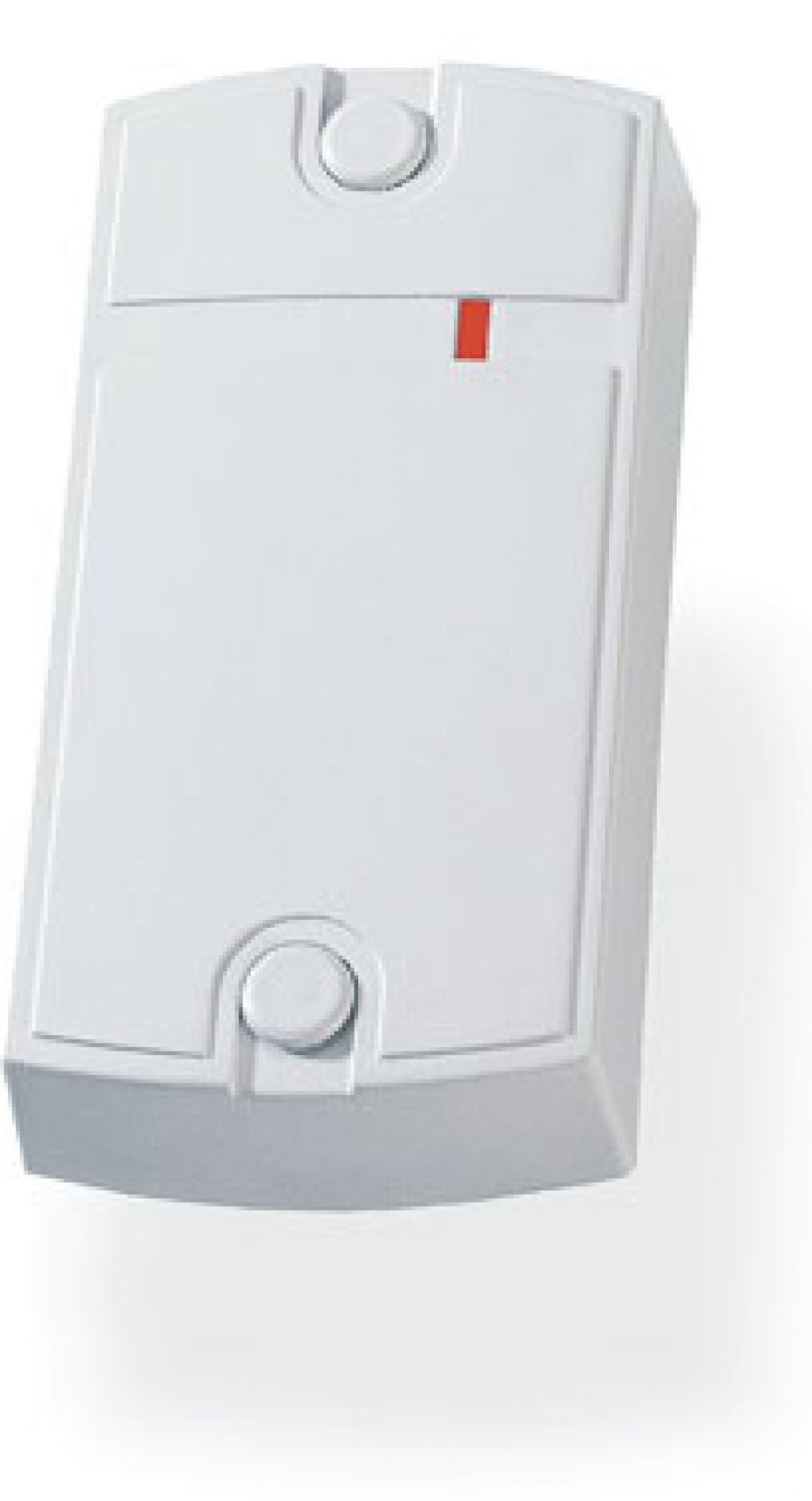

Контроллер автономный со считывателем Em-Marine Matrix IIK

Цена: 350 грн.

Центральный элемент СКУД содержит все возможности контроллера и считывателя в одном влагозащищенном корпусе. Модель Matrix-IIk идеально подойдет в случаях, где нет необходимости устанавливать контроллер отдельно от считывателя. Предназначен для управления электромагнитными и электромеханическими замками. Память 1364 бесконтактных ключей.

Описание

Применение в системах контроля доступа

Изделие вместило в себя все возможности контроллера и считывателя в одном корпусе. Модель Matrix-IIk идеально подойдет в случаях, где нет необходимости устанавливать контроллер отдельно от считывателя. Предназначен для управления электромагнитными и электромеханическими замками.

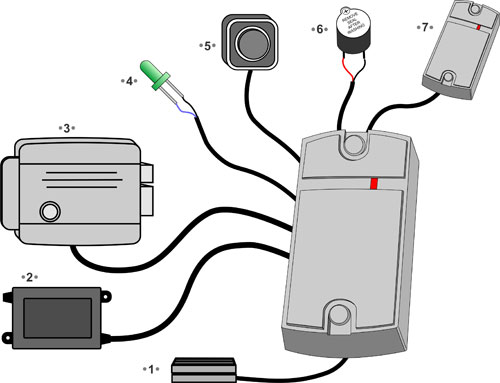

Matrix-IIk позволяют подключить следующее оборудование:
•1• Датчик открытой двери/ геркон
•2• Блок питания
•3• Электромагнитный/электромеханический замок
•4• Внешний светодиод
•5• Кнопка открытия замка
•6• Внешний зуммер
•7• Считыватель Matrix-II



Режимы работы:



*Режим ACCEPT- позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
*Режим TRIGGER- управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
*Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).



matrixiikA

Характеристики

Технические характеристики

Напряжение: 8-18V DC
Ток потребления: 45 mA
Ток коммутации: 5А
Рабочая частота: 125 KHz
Количество ключей/карт (max): 1364 шт.
Тип ключей: RFID карты/брелки/браслеты/метки стандарта Em-Marine
Встроенная энергонезависимая память (EEPROM)
Выходы МДП транзистор: 1шт.
Установка длительности открывания замка: от 0 до 220 cек.
Световая/Звуковая индикация режимов работы: встроенный зуммер, светодиод
Перемычка для выбора типа замка: электромагнитный, электромеханический
Рабочая температура: от -40°С до +50°С
Габаритные размеры (мм): 85х44х18

Схемы

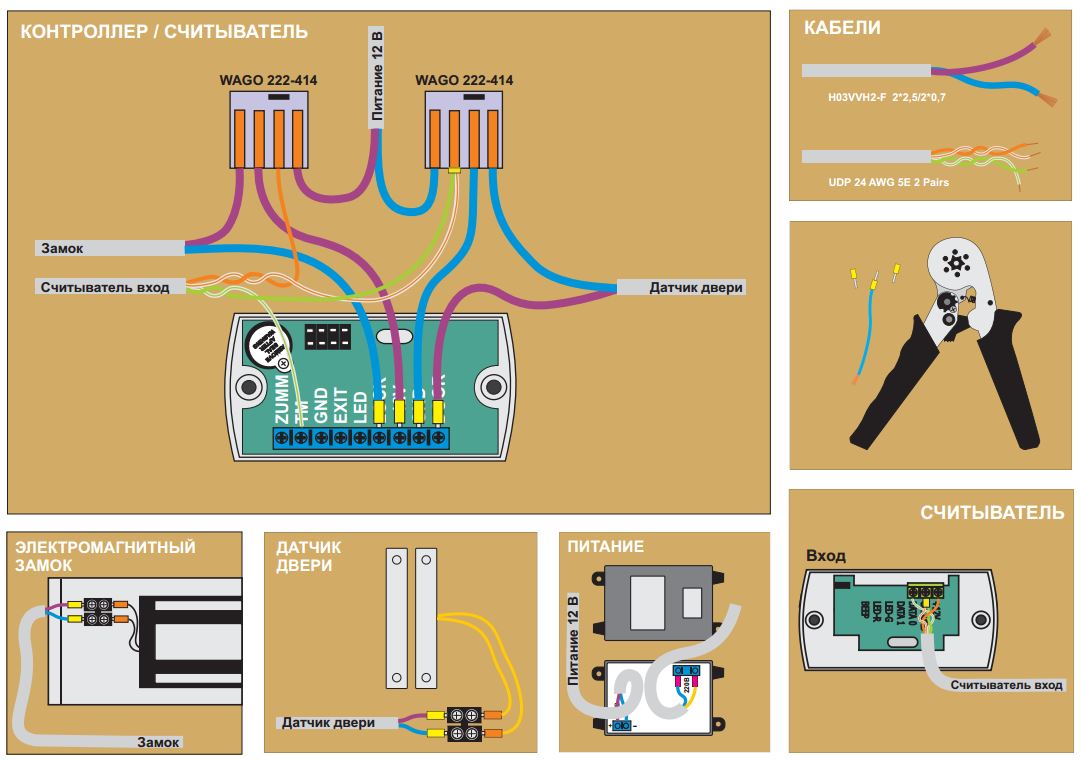

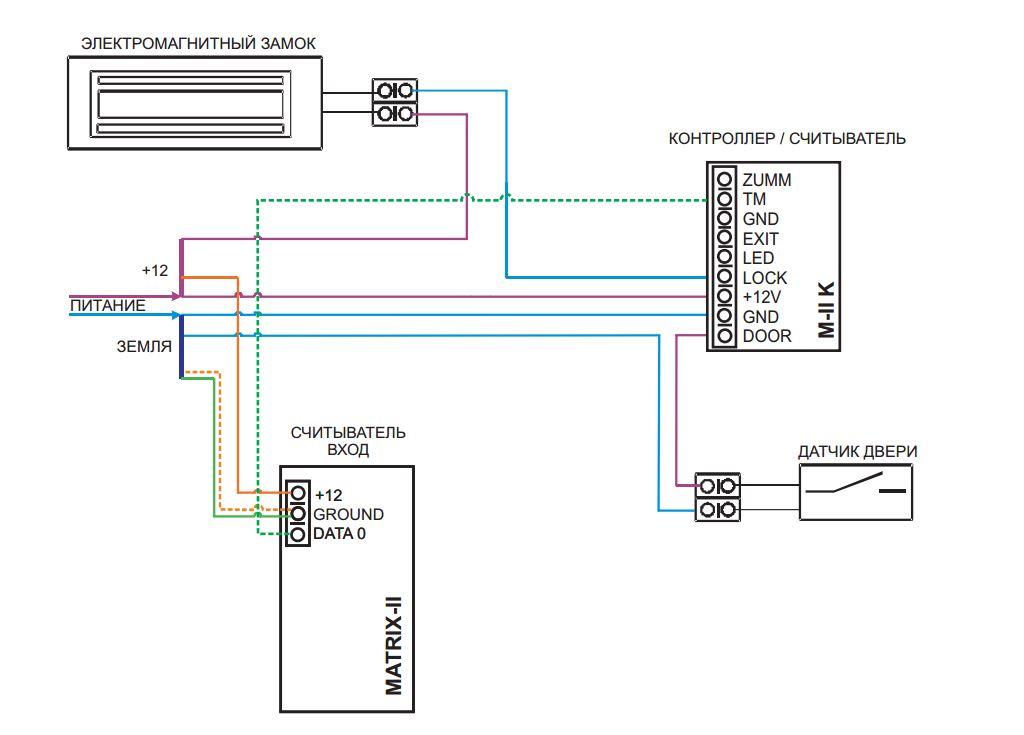

Схема монтажа Matrix IIK с электромагнитным замком



matrixiikC

matrixiikD

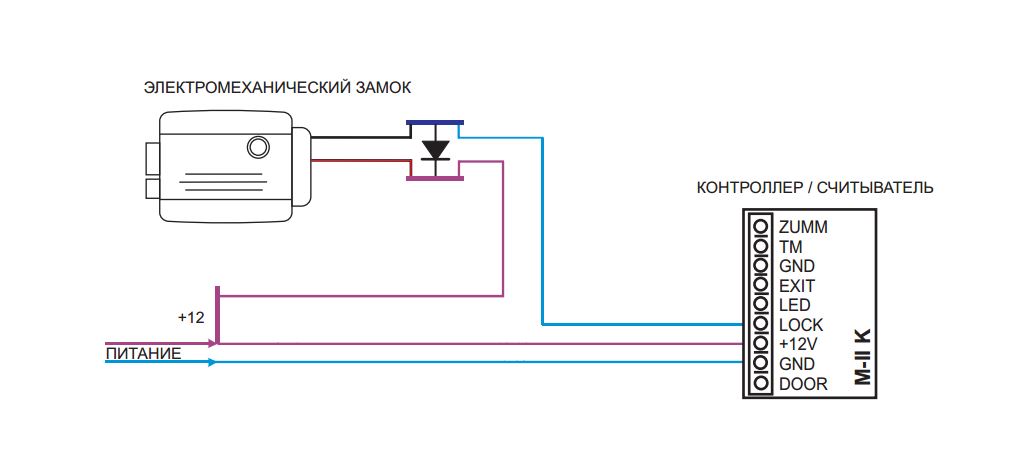

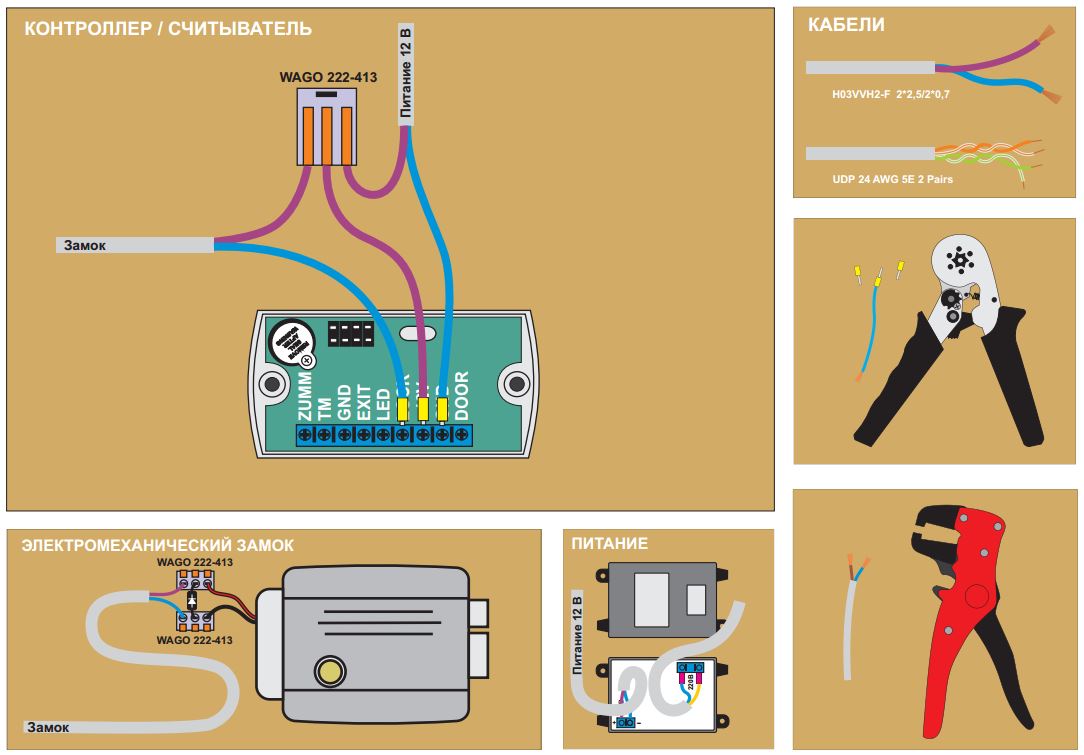

Схема монтажа Matrix IIK с электромеханическим замком



matrixiikE



matrixiikF



Загрузить

matrixiik.pdf
