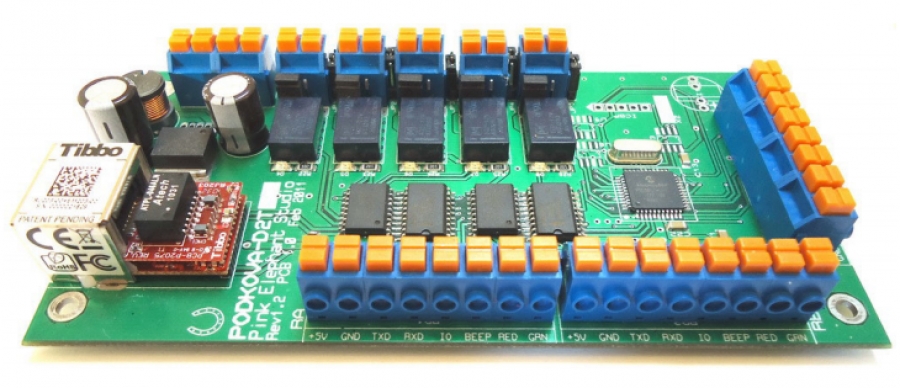

Контроллер выполнен в виде печатной платы размерами 140х70 мм. Может монтироваться в пластмассовый корпус, или устанавливаться непосредственно в корпусе турникета. На плате размещены: микроконтроллер, элементы интерфейса, выходные реле, стабилизатор напряжения питания +5В, присоединительные клеммы, другие элементы.

   Контроллер, прочитав номер бесконтактной карточки, отправляет его серверу. Сервер принимает решение по номеру и отправляет назад команду контроллеру. Контроллер отрабатывает команду. Интервал времени между началом чтения номера и началом выполнения команды не более 0,1 сек.

   Подключение считывателей

   К контроллеру можно подключить считыватели бесконтактных карточек формата Mifare 13,56 Гц. Для подключения одного считывателя нужно 8 проводов (если используется встроенный в считыватель двухцветный светодиодный индикатор и бипер), или 5 проводов (если индикатор и бипер не используется). Максимальная длина кабеля между считывателем и контроллером – до 10 м. Рекомендуется использовать для подключения считывателей кабель «экранированная витая пара».

   Управление исполнительными механизмами

   Для управления исполнительными механизмами на плате контроллера предусмотрены 5 реле. Каждое реле имеет одну нормально-замкнутую или одну нормально-разомкнутую группы выходных контактов. Контакты реле рассчитаны на коммутацию токов до 2 А при напряжении 24 В. С помощью реле контроллер может управлять электромагнитными защелками, электрическими замками, электромагнитами турникета, входами шлагбаума, сиренами, включать освещение, вентиляцию или другое оборудование.  Наличие нормально-замкнутых или нормально-разомкнутых групп контактов, не связанных с цепями контроллера, позволяет управлять различными типами исполнительных устройств, в том числе имеющих собственные источники питания. При подключении к контактам реле нагрузки индуктивного характера (электромагниты) необходимо шунтировать нагрузку защитным диодом, включенным навстречу приложенному к нагрузке напряжению. При отсутствии защитного диода импульсы обратной полярности, которые возникают на катушке при размыкании ее тока, приводят к обгоранию контактов и уменьшению срока службы реле, росту уровня радиопомех, сбоям в работе контроллера.

   Входы управления

   Для управления контроллером предусмотрено 6 входов. При подключении кнопок или магнитоконтактов дополнительных элементов не требуется. Каждый вход контролера программируется индивидуально на датчик с нормально-замкнутой или нормально-разомнутой группой контактов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания- 9 – 30 В.

Потребляемый ток- не более 200 мА.

Время принятия решения - не более 0.1 сек.

Количество подключаемых считывателей- 2.

Количество входов датчиков -6.

Количество силовых выходов (реле)- 5.

Коммутируемый ток контактов реле- не более 2А.

Максимальное коммутируемое напряжение- 24 В.

Количество портов для связи с компьютером- 1.

Интерфейс связи TCP/IP 100 Mbit/с.

Максимальное удаление от компьютера, без HUB- 90 метров.

Интерфейс подключения считывателей-Mifare TTL.

Интерфейс подключения считывателей через переходник- TTL или RS232.

Максимальное удаление считывателей-10 метров.

Режим Off-Line -Опция.

Память для хранения ключей и лога прохода-не более 2 Mbit.

Аппаратная функция защиты от клонированных карт.

(Нужна подготовка и активация карточек).

Габариты, мм 140х70х15

Рабочая температура окружающей среды, °С от -20°С до +70°С

Относительная влажность при темп. +25°С , не более, % 90
