Описание
Особенности и преимущества
-Поддержка Wiegand 26, работа с большинством контроллеров доступа, существующих на рынке.
-Алгоритм Biokey для распознавания пальцев, Intel 32 бит процессор.
-Опции: встроенный Em-Marine, Mifare ридер.
-Работа с "хорошими" и "плохими" пальцами, время сравнения около 1с.
-Применение прочного, долговечного, защищенного от статического напряжения оптического сканера.
-RS485/RS232, TCP/IP как вспомогательный интерфейс.
-Сигнал тревоги при демонтаже TTL выход.
-Удобное DB15 соединение.Характеристики
Модификации
Версия Наименование Тип Примечание Стандартный Стандартный считыватель
отпечатков пальца
F10 Стандартная версия Со встроенным ID модулем Считыватель отпечатков пальца
со встроенным ID модулем
F10-ID600
F10-ID5000
F10-ID8000600 fingerprint, 1:1 и 1:N.
Количество пользователей 5000, только 1:1.
Количество пользователей 8000, только 1:1.Со встроенным IC модулем Считыватель отпечатков пальца со встроенным IC модулем F10-Smart Неограниченное количество пользователей, только 1:1. Термин Определение Wiegand вход и выход Поддержка стандартного Wiegand 26
(или определяемого пользователем)
выхода для соединения с контроллерами.
Поддержка Wiegand 26 входа для подключения считывателя.
Количество пользователей Стандартная версия
Со встроенным ID модулем
Со встроенным IC модулем600.
600/5000/8000.
Неограниченное количество.Режимы верификации Стандартная версия
Со встроенным ID модулем
Со встроенным ID модулем1:1 или 1:N, только отпечаток пальца.
При 600 пользователях, 1:1 или 1:N, лищь отпечаток пальца, карта+отпечаток пальца, карта.
При 5000/8000 пользователях, 1:1, карта+отпечаток пальца.Интерфейсы соединения TCP/IP
RS 485IP адрес по умолчанию 192.168.1.201.
Скорость передачи по умолчанию 38400, устройство №1, COM1.Сенсор Тип
РазрешениеОптический.
500 DPI.Идентификация Скорость
ХарактеристикиМенее 2с.
FAR <0.0001%, FRR<1%.Дисплей Индикация 2-х цветная. Аларм Тревога демонтажа TTL выход. Питание 12VDC, рабочий ток 400мА, в режиме ожидания 50 мА.
Окружающая среда Температура эксплуатации
Влажность0-45 гр. С.
20-80%.Размеры 130*58*62mm. Схемы

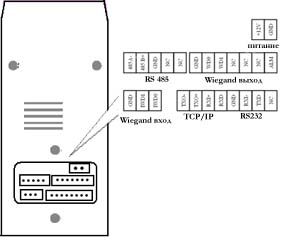

Интерфейсы подключения
1. RS485 интерфейс (485В, 485А)
2. RS232 интерфейс (TXD, RXD, GND)
3. Ethernet интерфейс (TX0-, TX0+, RX1+, RXD)
4. Выход Wiegand (WD0, WD1, GND), подключение считывателя к контроллерам доступа
5. Вход Wiegand (IWD0, IWD1, GND), подключение дополнительных считывателей (бесконтактные, биометрические, клавиатурные)
6. Тревога (ALM)
7. Питание (+12В, AGND)

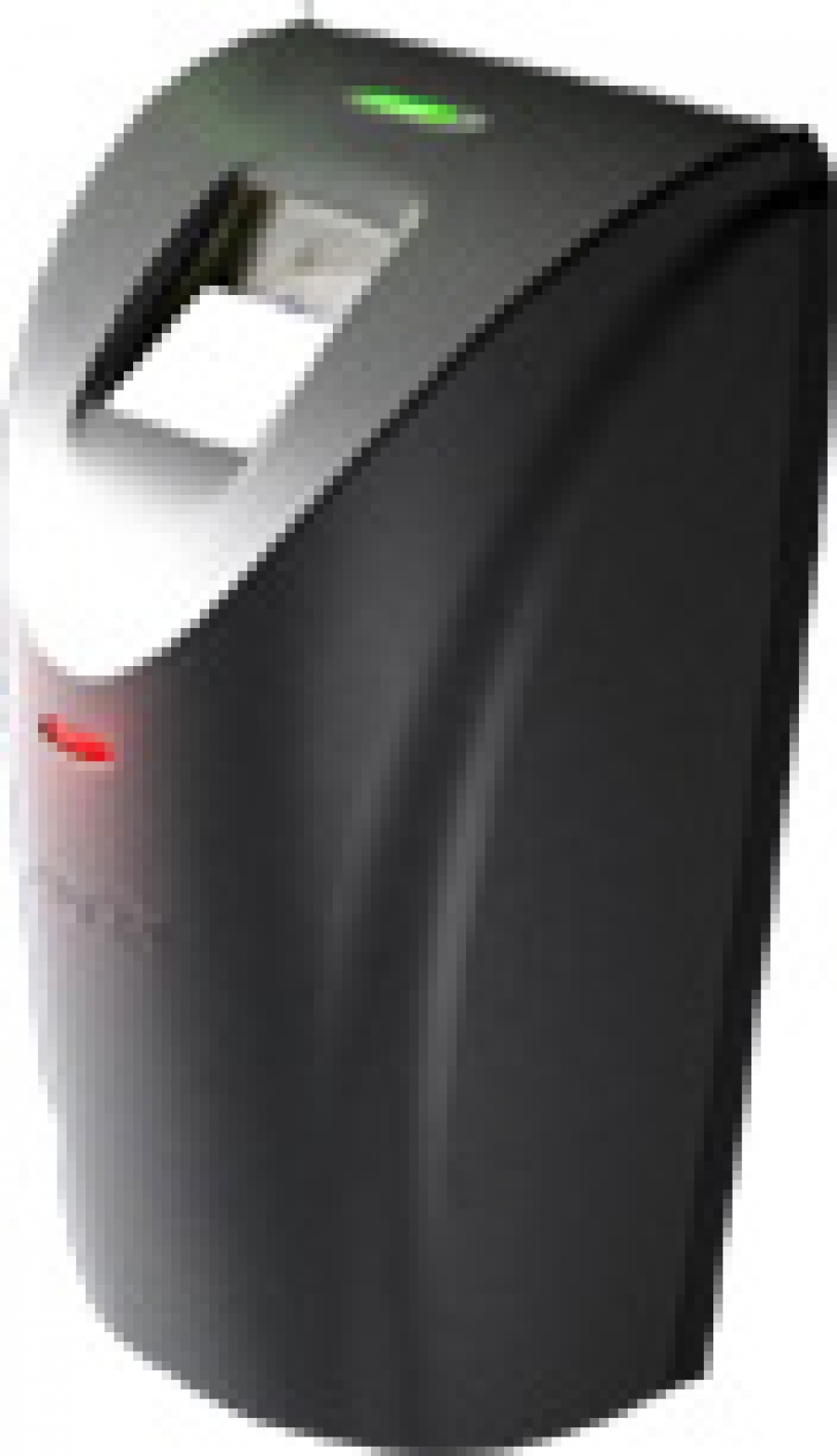

F10
|
|||
