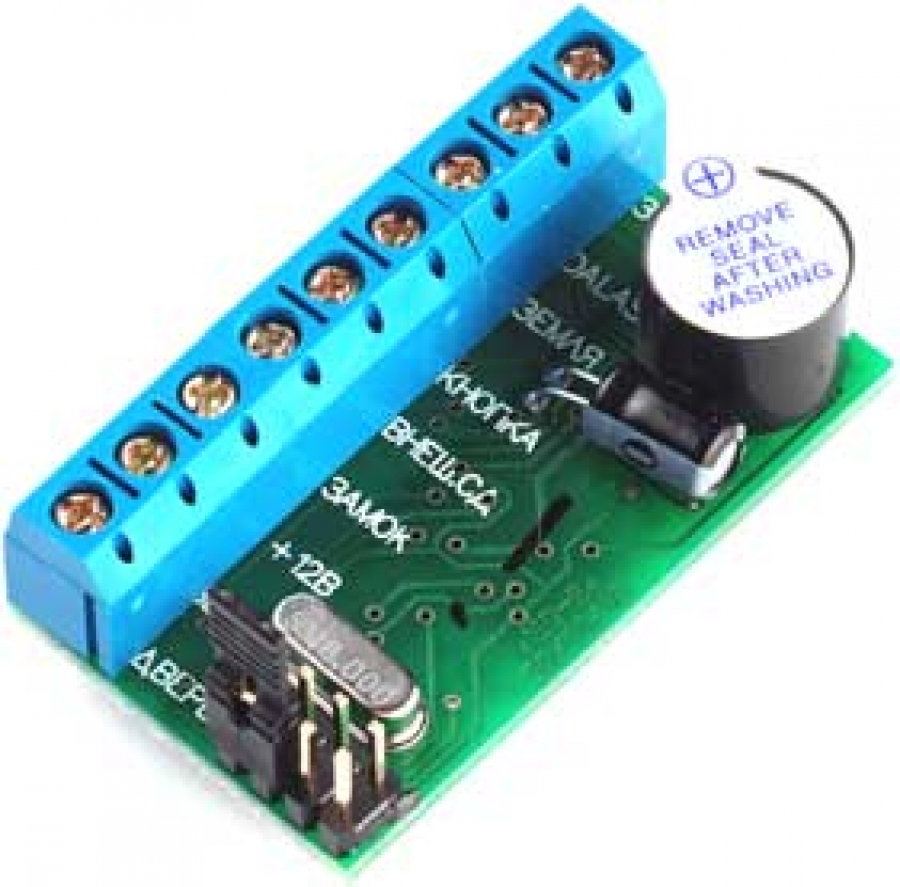

Компактный контроллер управления электромагнитными и электромеханическими замками. Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно. Работает с ключами Touch Memory DS1990А и с RFID картами/брелками/браслетами.

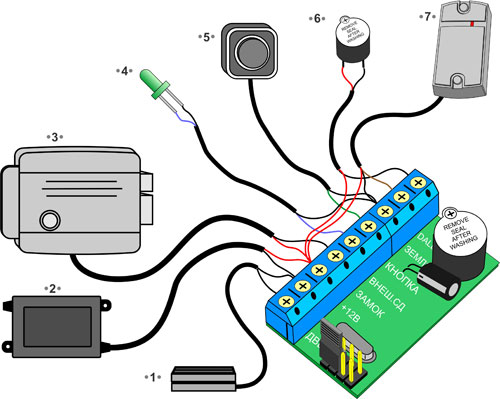

Контроллер Z-5R позволяет подключить следующее оборудование:
•1  Датчик открытой двери
•2  Блок питания
•3  Электромагнитный/электромеханический замок
•4  Внешний светодиод
•5  Кнопка открывания замка
•6  Внешний зуммер
•7  Считыватель Matrix-II

Режимы работы:

*Режим ACCEPT- позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.

*Режим TRIGGER- управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)

*Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).

• Технические характеристики

• Напряжение: 8-18V DC
• Ток потребления: 20 mA
• Ток коммутации: 5А Количество ключей/карт (max): 1364 шт.
• Тип ключей: таблетки DS1990A, RFID карты/брелки
• Встроенная энергонезависимая память (EEPROM)
• Выходы МДП транзистор: 1шт.
• Количество считывателей: 1шт.
• Установка длительности открывания замка: от 0 до 220 cек.
• Световая/Звуковая индикация режимов работы: встроенный зуммер, светодиод
• Перемычка для выбора типа замка: электромагнитный, электромеханический
• Рабочая температура: от -40°С до +50°С
• Габаритные размеры (mm): 45х25х14

Схема работы контроллера с электромагнитным замком

Схема работы контроллера с электромеханическим замком
