Бесконтактная RFID карта Mifare Classic 1K содержит энергонезависимую память 1 КБайт для хранения информации. Они могут использоваться в финансовых, платежных системах в качестве электронного кошелька. Одним из примеров использование Mifare карт является бесконтактный проездной документ в метро. В этом случае для персонализации смарт -карт служит считыватель с функцией чтения и записи информации.

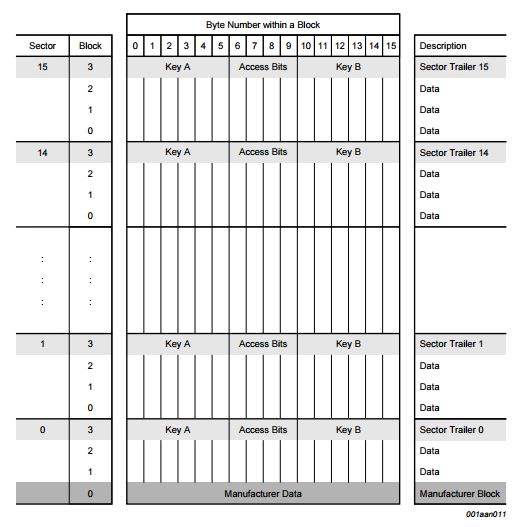

Структура памяти.

EEPROM память организована в 16 секторов по 4 блока. Каждый блок содержит 16 байт.

Блок производителя.

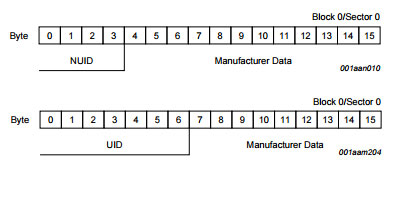

Это первый блок данных (block 0) в первом секторе (sector 0). Блок содержит данные производителя чипа карты, он программируется и на него ставится защита от записи на стадии производства. Здесь находится серийный номер карты, 4 Байт NUID (не уникальный) или 7 байт UID (уникальный).

Блоки данных.

Все сектора содержат 3 блока для хранения данных (Сектор 0 содержит только 2 блока данных и 1 блок производителя только для чтения).

Блоки данных могут быть сконфигурированы с помощью битов доступа как:

-блоки для чтения/записи;

-блоки значений. Блоки значений могут использоваться в электронных кошельках, когда значения хранимые в этом блоке могут только увеличиваться или уменьшаться.

Блок Sector Trailer.

данный блок всегда последний (block3) в каждом секторе. Блок содержит следующие значения:

-секретные ключи А и В для доступа к сектору;

-условия доступа, определяемые комбинацией битов.

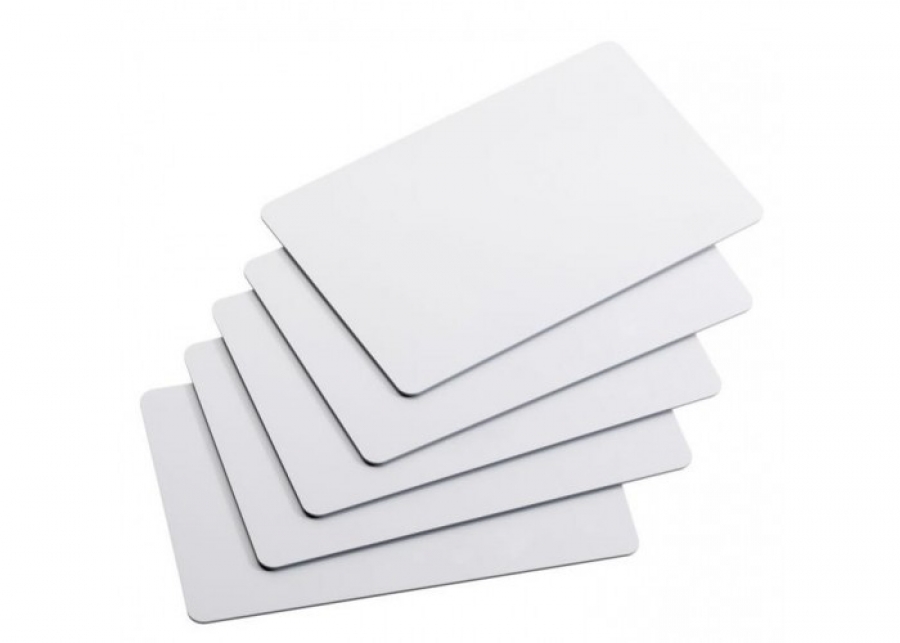

 Характеристики карты Mifare ISO 13.56MHz

Тип микросхемы: Mifare S50, стандарт ISO14443А
Рабочая частота: 13,56 Mhz
Объем памяти: 1024 байт, EEPROM
Тип карты: чтение и запись (до 100 000 циклов)
Время транзакции: 164 мс
Поддержка антиколлизии: Да
Печать ID: нет
Материал: PVC
Цвет: белый
Цветная печать: возможна
Химические воздействия: стандарт ISO 10373
Рабочий температурный диапазон: от -30 °C до +70 °C
Влажность воздуха: не более 95%
Высота х Ширина х Глубина: 54 х 86 х 0.76 мм
