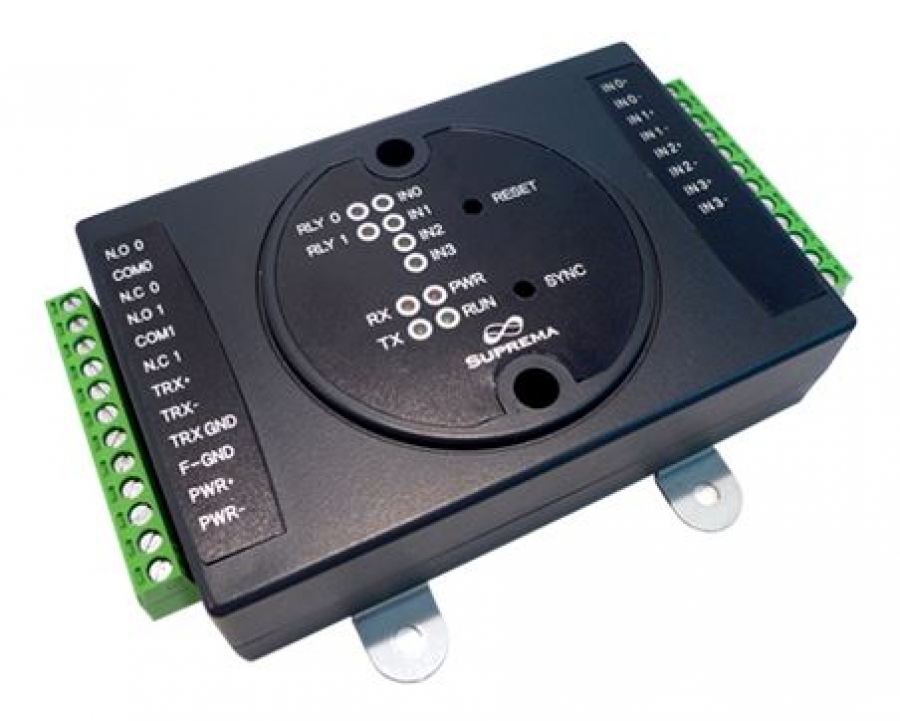

Дверной модуль безопасности Secure I/O (на 2 двери)

модуль расширения Secure I/O модуль расширения Secure I/O

 Один модуль расширения Secure I/O имеет 2 встроенных реле для управления электронными замками. Внешний модуль считывания отпечатков пальцев Suprema находится снаружи помещения и подключается к Secure I/O через шифрованный защищенный канал по RS485 интерфейсу. Данная схема объединения оборудования контроля доступа защищает от несанкционированного снятия терминала со стены и замыкания питающих проводов замка, что приводит к разблокировке двери. Помимо управления замком, к модулю могут подключаться кнопка на выход и датчик положения двери.



Описание

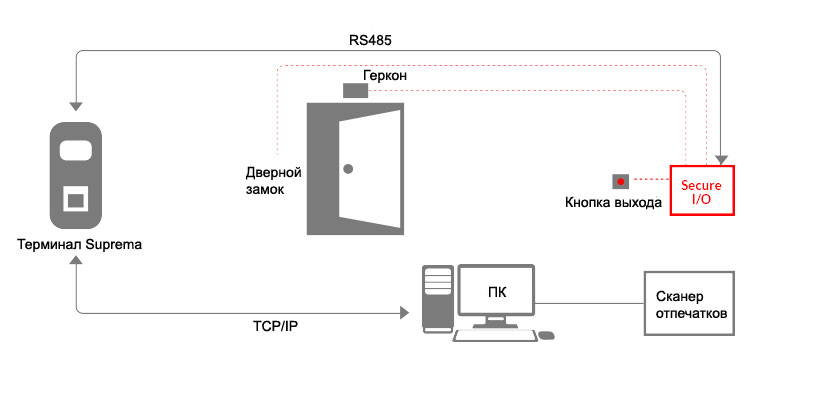

схема применения secure i/o



Характеристики

CPU 16 MHz, 8-Bit Микропроцессор
Вход 4
Выход 2 реле
Интерфейс RS-485
Индикация 10 статусный LED
Питание 12В DC, 300 mA

Схемы

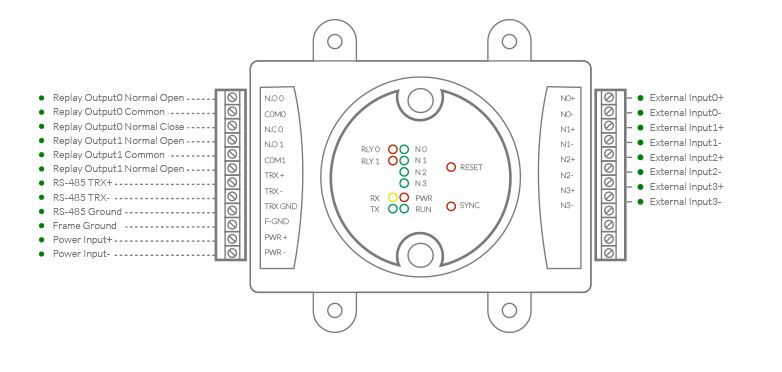

модуль безопасности дверной secure i/o
