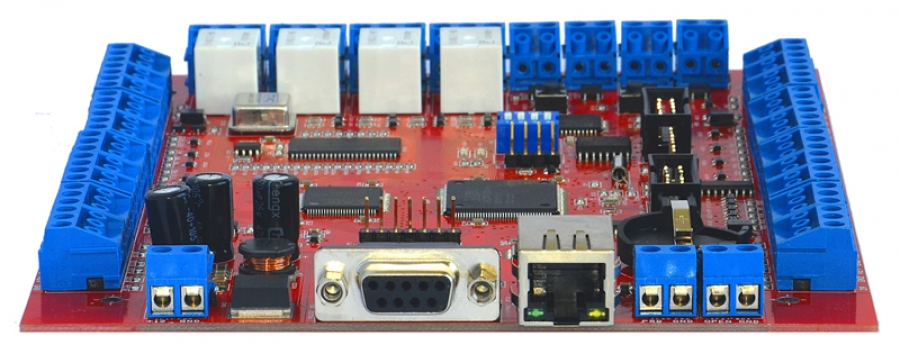

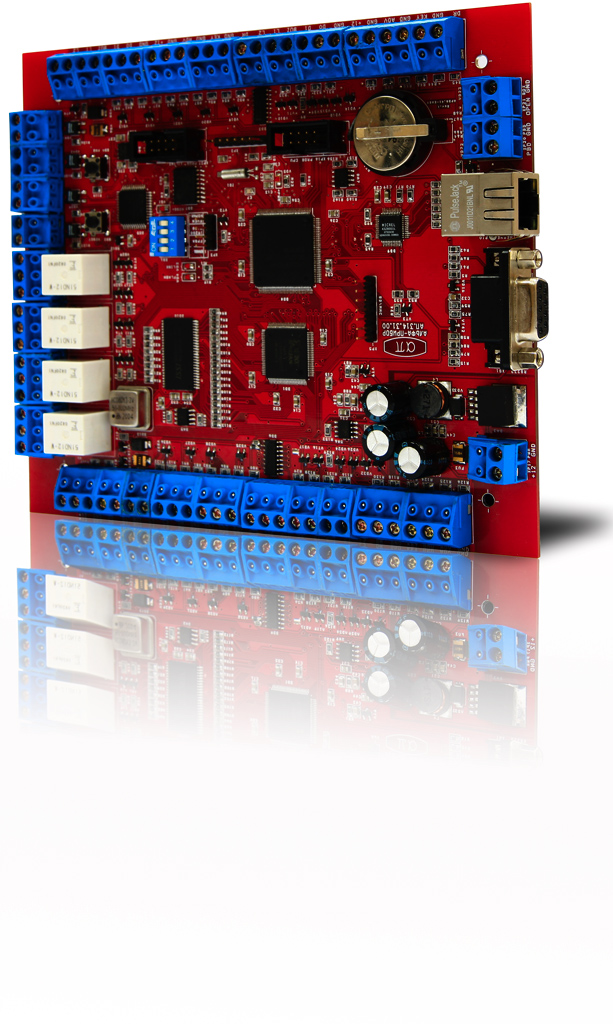

Сетевой контроллер АПДА.41 Easy



Сетевой  (Ethernet) контроллер доступа АПДА 41 Easy имеет память на 20000 карт c произвольными номерами и 30000 событий (флэш-память). Алгоритмы доступа- доступ разрешен если номер карты находится в памяти контроллера или доступ с подтверждением от сервера Tempo Reale.

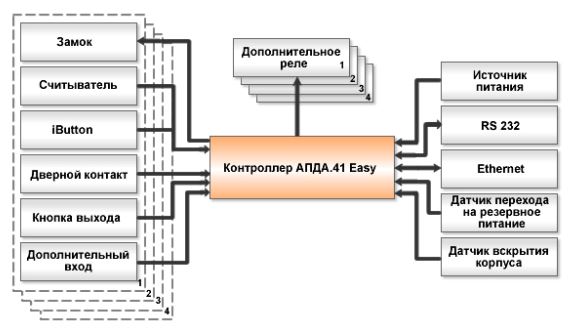

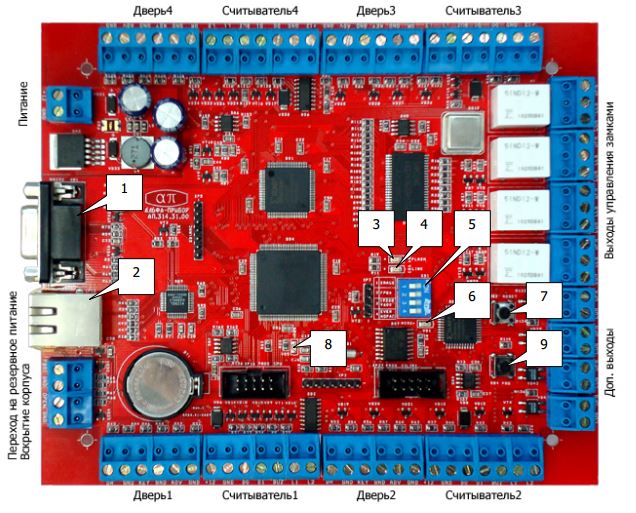

Оборудование имеет клеммы для подключения:

4 считывателя/клавиатур с интерфейсом Вейганд или Dallas Touch Memory/Cyfral;

  • 4 входа для подключения датчиков двери;
  • 4 входа для подключения кнопок выхода;
  • 4 дополнительных входа;
  • 4 релейных выхода для управления замками;
  • 4 дополнительных релейных выхода;
  • вход для подключения датчика вскрытия корпуса;
  • вход "сбой по питанию" (питание от аккумуляторной батареи).



Описание

 Сетевой контроллер доступа АПДА,41 Easy - управление 2 турникетами / 2 дверями на вход/выход по бесконтактным картам.



Контроллер АПДА.41 предназначен для построения систем контроля и управления доступом. Он может использоваться как автономно, так и в составе централизованной (сетевой) СКУД под управлением программного обеспечения Tempo Reale.

Контроллер обеспечивает управление исполнительными устройствами различных барьеров (дверей, ворот, турникетов, шлюзовых кабин и т.п.) в соответствии с запрограммированными алгоритмами доступа.
К контроллеру подключаются считыватели и клавиатуры с интерфейсом Вейганда, в том числе проксимити считыватели. Кроме того, контроллер имеет дополнительные тревожные входы и релейные выходы.

Во внутренней памяти контроллера хранится информация о конфигурации и режимах работы, журнал событий, данные владельцев карт, в том числе, информация об их текущем местонахождении.

Как в автономном режиме, так и при работе в составе системы, решение о предоставлении или отказе в доступе принимается контроллером самостоятельно на основании прав доступа владельца карты.

Для загрузки конфигурации, получения событий, либо обмена информацией с программным обеспечением верхнего уровня, могут быть использованы последовательные порты RS-232, RS-485 или сетевой порт Ethernet (10Мбит).



 Варианты установки



1.Дверь, считыватель на вход, кнопка на выход, датчик состояния двери, электромагнитный или электромеханический замок. До 4-х дверей на один контроллер.

2.Дверь, считыватели на вход и выход, датчик состояния двери, электромагнитный или электромеханический замок. До 2-х дверей на один контроллер.

3.Турникет, считыватель на вход, кнопка на выход. До 4-х турникетов на один контроллер.

4.Турникет, считыватели на вход и выход. До 2-х турникетов на один контроллер.

5.Шлюзовая кабина, 2 считывателя снаружи кабины, кодонаборная клавиатура внутри кабины. Одна шлюзовая кабина на контроллер.

6.Двухдверный шлюз, 2 считывателя снаружи шлюза, кодонаборная клавиатура или две кнопки внутри шлюза. Один двухдверный шлюз на контроллер.





Характеристики

Технические характеристики



4 считыватели/клавиатуры с интерфейсом Вейганд;
4 входа для подключения датчиков двери;
4 входа для подключения кнопок выхода;
4 дополнительных входа;
4 релейных выхода для управления замками;
4 дополнительных релейных выхода;
Вход для подключения датчика вскрытия корпуса;
Вход "сбой по питанию" (питание от аккумуляторной батареи);
Разъемы RS-232 и RS-485;
Разъем для подключения к Ethernet;
Часы реального времени;
Настраиваемый формат карт (Вейганд-26, Вейганд-34, настраиваемая длина общего кода и номера карты);
Память на 20000 карт с произвольными номерами и 30 000 событий (флэш-память);
До 5-ти цифр в ПИН;
Код "доступ под принуждением";
До 16-ти временных зон по 4 интервала каждая;
До 32-х праздников;
Права доступа "временная зона на считыватель";
Программируемое время удержания замка, время открытой двери, время задержки срабатывания замка, длительность удержания контактов реле от 1 до 255 секунд;
Локальные связи событий (управление реле, маскирование/демаскирование тревожных входов, изменение режимов считывателей);
Локальный и глобальный anti-pass-back;
Питание 12 В ± 10%;
Потребляемая мощность 3.6 Вт (без считывателей);
Диапазон рабочих температур +5...+40°C;
Относительная влажность < 75% (при 25°C);
Габаритные размеры 170x142x20 мм (плата).



Схемы

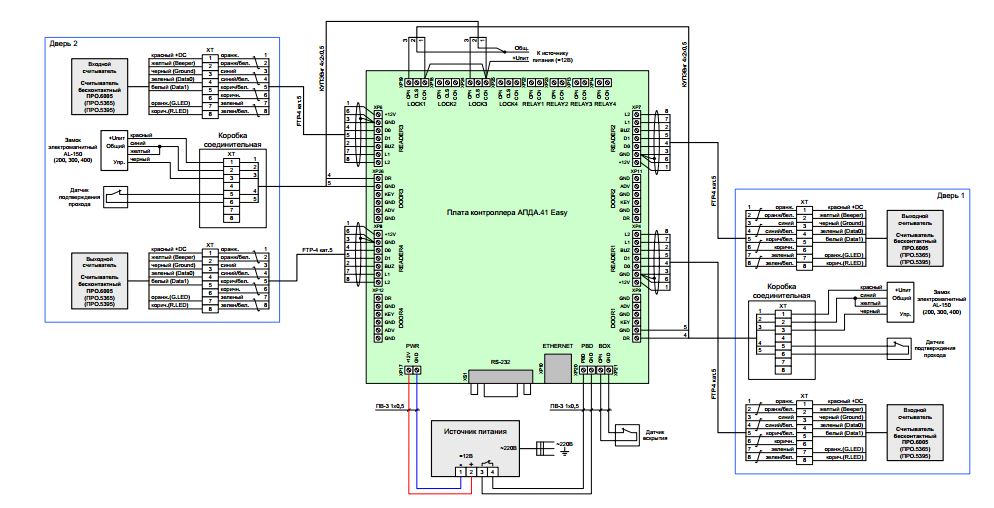

Контроль входа и выхода по считывателям (2 двери)

apda41easyE

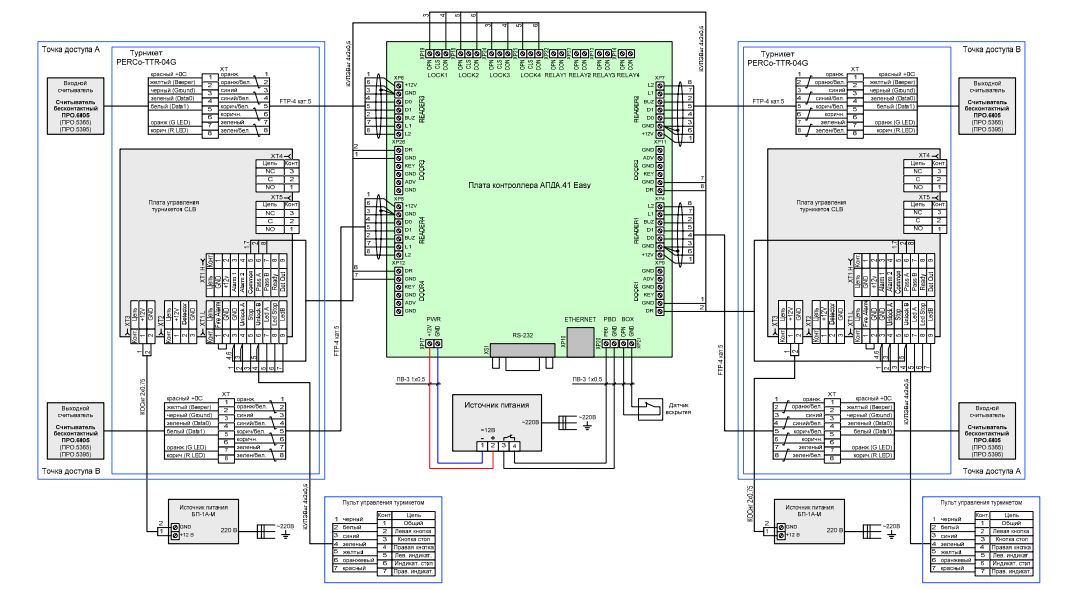

Контроль входа и выхода по считывателям (2 турникета)



apda41easyF



Загрузить

apda41easy.pdf
