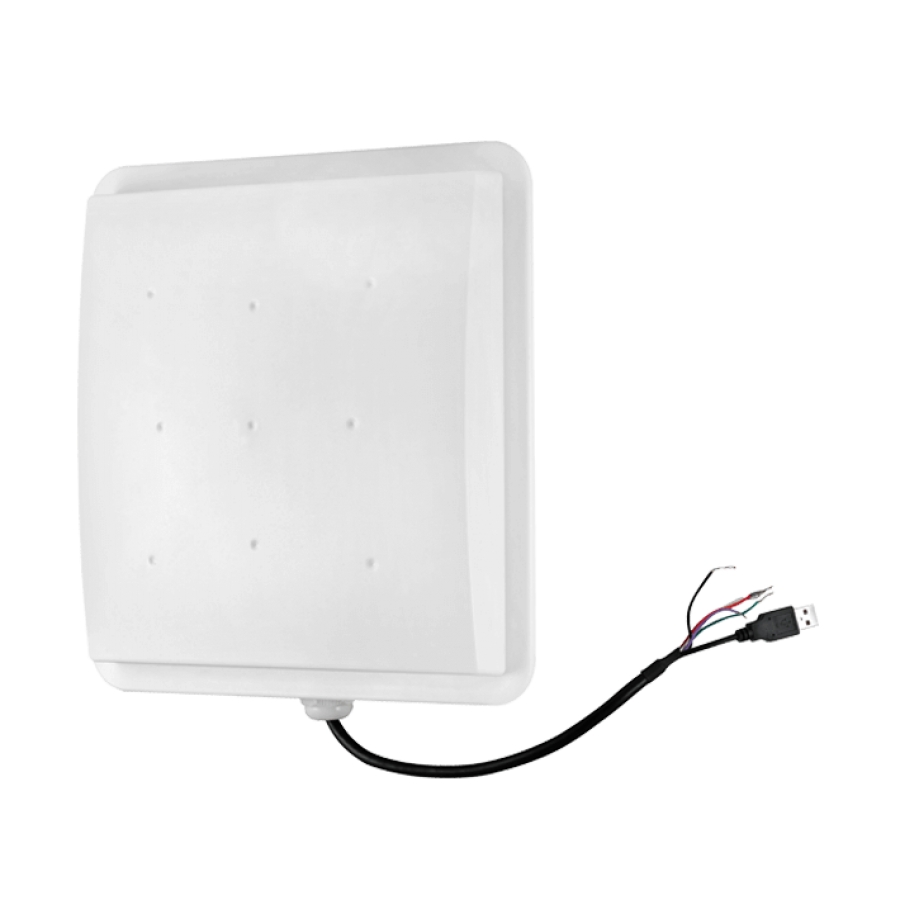

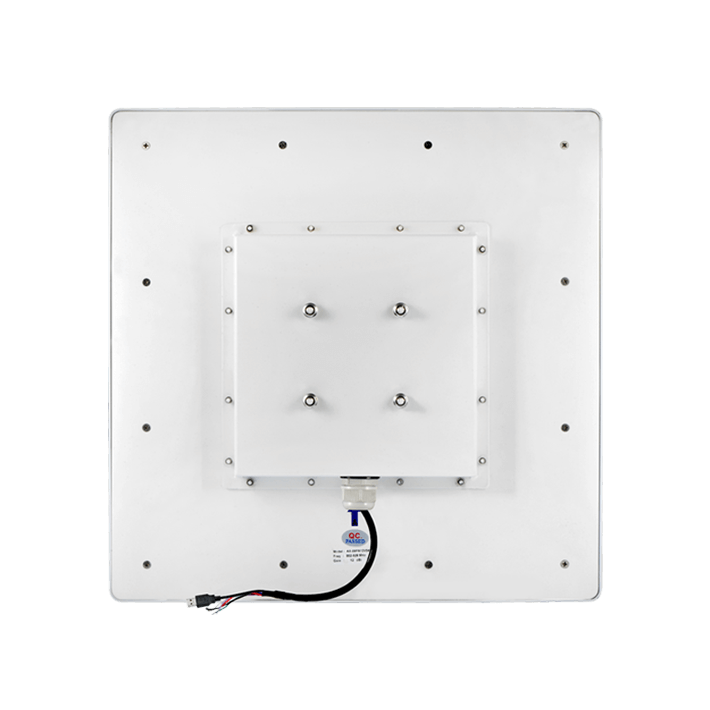

UHF считыватель дальнего радиуса действия для парковок UHF1-10

UHF1-10 разработан для парковочных систем, как считыватель с дальним радиусом действия. В изделии используется наиболее экономичный UHF чип для считывания UHF карт. Считыватель поставляется вместе с кронштейном для возможности точной установки и настройки угла чтения возле шлагбаума. UHF1-10 обеспечивает стабильные показатели чтения меток, высокую производительность, малый ток потребления и возможность работы при низких температурах. Корпус устройства герметичный и влагозащищенный для длительной эксплуатации в уличных условиях. Считыватель сертифицирован согласно требованиям CE, FCC.

Описание

Принцип работы парковочной системы на базе UHF считывателя



1. Триггер - перед шлагбаумом монтируется магнитная петля, когда автомобиль попадает в зону действия магнитной петли, UHFсчитыватель получает команду на считывание карты.

2. Детектор- UHF RFID считыватель, когда автомобиль попадает в зону считывания, происходит детектирование карты и передачи ее номера на контроллер.

3. Контроллер- контроллер проверяет карту на право проезда и отдает команду на открытие шлагбаума через реле.

4. Исполнитель- после получения сигнала реле от контроллера шлагбаум открывается.

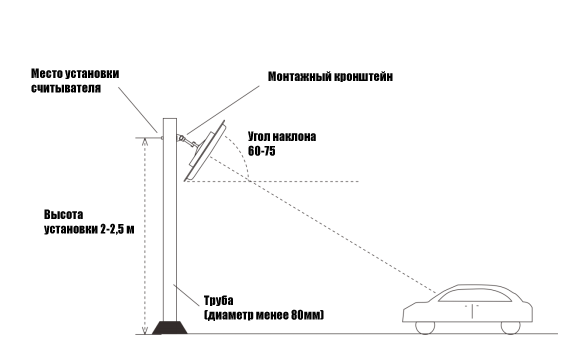

Схема установки UHF считывателя на стойке возле шлагбаума



монтаж считывателя возле шлагбаума

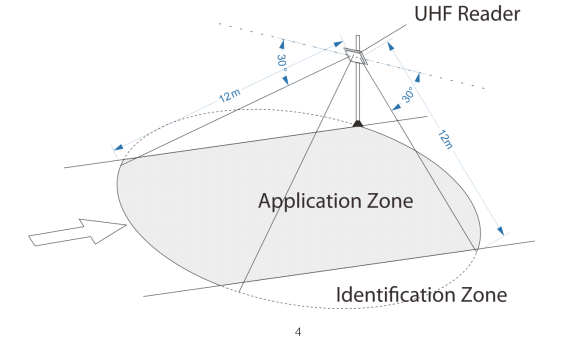

Диаграмма идентификационной зоны чтения UHF считывателя



диаграмма чтения uhf считывателя

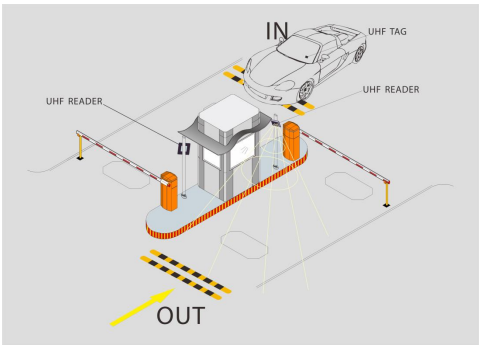

Применение UHF считывателя в парковочных системах



парковка и uhf считыватель







Характеристики



Технические характеристики
Модель UHF1-5 UHF2-5 UHF1-10 UHF2-10
Размеры 260*260*65(мм) 445*445*70(мм)
Расстояние чтения До 6 метров (настраивается) До 12 метров (настраивается)
Интерфейсы связи Wiegand 26(по умолчанию) /Wiegand 34, USB
Частота 902Mhz – 928Mhz, 865MHz – 868MHz
Материал Литая алюминиевая оболочка, антенная панель с пластика
Напряжение 9~12В DC
Температура эксплуатации -20 °C - 60 °C
Беспроводный протокол EPC global UHF Class 1Gen 2/ISO 18000-6c
Групповая идентификация меток >20
Рабочий режим Чтение всегда(по умолчанию) /чтение по условию
I/O интерфейсы Триггер
Мощность <3Вт (RF output 26dBm,multiple tags), <2Вт (RF output 26dBm,Single tags)

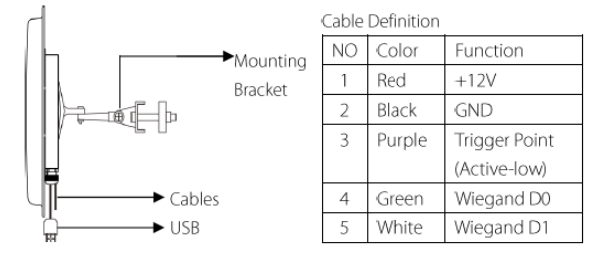

Схемы

габаритные размеры uhf считывателя
